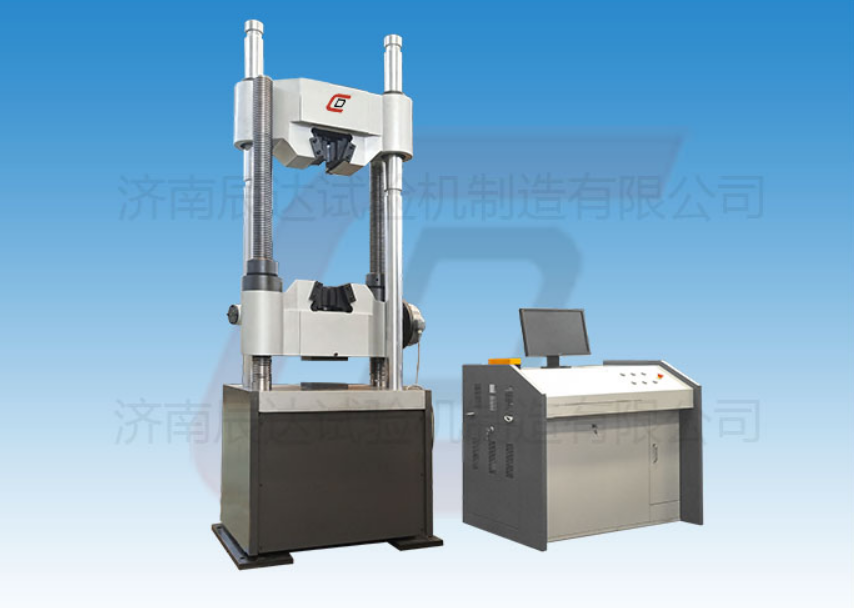

万能材料试验机也被称为万能拉力机或是电子拉力机。这是一个独立的伺服加载系统，配备了高精度的宽频电液伺服阀，确保了系统的高精度、高效率、低噪声和快速响应;我们使用了一个独立的液压固定系统，这确保了系统在低噪声下稳定工作，并且在试验中，样品被稳固地固定，不会发生滑动。接下来，我将向大家详细介绍万能材料试验机的主要组成部分和主机的规格要求。

一、万能材料试验机的主机构成

万能材料试验机主要由支架、液压操纵箱、外表测力显现、电气系统组成。其机体有些有衡量，立柱、上下抗折设备，缸体，机架、底板等。丈量外表安装在机架右侧上部。液压操作有些安装在万能资料试验机机架右侧的下部，下抗折设备装在活塞顶部，两边装有导向板，能坚持抗折台面上下运动方位不变。

抗折台面上装有标尺，两个限两边装有导向板，可任意调理抗折跨距，拖锟能上下活动，使受力时能起到平衡效果，在衡量下装有上抗折设备，经过掉头螺栓两根定位柱固定在横梁下，其间有球头、球座，螺栓上装有绷簧以便平衡上抗折设备，拖锟能上下活动。

抗折试验时，万能资料试验机能依据试件的外表状况，主动调整方位，使压头的圆弧面与试件成一条直线，确保测验的准确度。在油缸与平面上，装有防尘圈，避免或削减活塞上升与降低时，粉尘进入活塞与油缸间，而使两者加快磨损。

抗压试验时，只要在抗折台面中心，放上抗压垫块及下压板，在横梁下拆下抗折设备，即可进行抗压试验活塞与油缸间设有密封圈，可避免油液外溢，在缸顶开有一环形槽，并有漏油通道，经过塑料管，把油溢流回油箱。

二、万能材料试验机的主机规格

主机规格： A.高精度力量传感器: 0~10KN 20ton。力量精度在±0.5 以内。

B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100%.全程力量最大解析度 1/1000,00

C.动力系统:台湾变频器+交流变频电机+蜗轮蜗杆减速机+T型丝杆。

D.控制系统: 采用Pulse Command控制方式使控制更精准,速度控制范围5~250 mm/min。具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。

E.数据传输方式：RS232传输

F.显示方式:UTM107+WIN-XP测试软件液晶屏显示。

G.简洁的全程一档与精密全程七档力量线性双校正系统。

H.豪华测试界面软件可实现定速度、定位移、定荷重控制模式加上多阶控制模式可满足普通的测试要求。

I.测试空间:测试宽度约400 mm(标准规格)行走空间800 mm(不含夹具)(标准规格)

J.全程位移: 编码器1800 P/R，提升4倍精度,采用LINE DRIVE编码器抗干扰能力极强位移解析0.001mm。小变形：金属引伸计，解析 0.001mm(选配)

K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

M.手控方式：可增添手动操作盒。
