一、产品概述：

WEW-1000B液压万能材料试验机主机采用油缸下置式主机结构，主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。

本系列液压万能材料试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如：高温拉伸、低温拉伸、压缩等试验。

适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学等厂矿企业和检测科研机构。

二. 适用的试验方法标准

试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》，GB/T7314《金属材料室温压缩试验方法》，GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。

三、产品介绍

1 主机

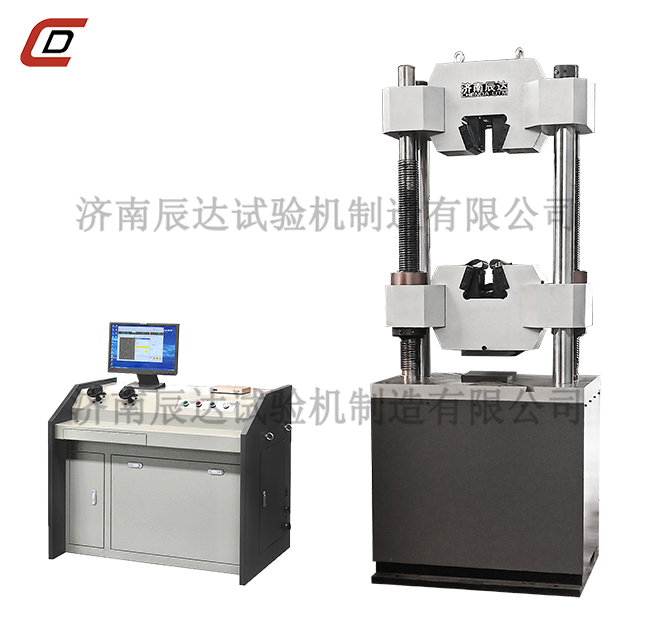

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图（宣传图片，仅供参考）

2 传动系统

中横梁升降采用电机链轮带动横梁移动，调整中横梁的空间位置，实现拉伸、压缩空间的调整。

3 液压系统

油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组，进入油缸。手动阀控制进入油缸的流量，实现试验加载。

4.电气测控系统：

（1）核心部件均采用进口原器件，性能稳定。

（2）具有过载、过流、过压、位移上下限位等保护功能。

（3）内置式插卡式数据采集系统，实现试验力、试样变形和横梁位移等参量的数据采集。

（4）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

四、主要性能技术指标

序号	项 目 名 称	参 数
1	最大试验力kN	1000
2	试验力示值相对误差	≤示值的±1%
3	试验力测量范围	最大试验力的2%~100%
4	夹紧方式	液压夹紧
5	圆试样夹持直径范围mm	Φ6～Φ40
6	扁试样夹持厚度范围mm	0~30
7	扁试样夹持宽度mm	80
8	最大拉伸试验空间mm	620
9	最大压缩试验空间mm	550
10	控制柜外形尺寸mm	1200×620×850
11	主机外形尺寸mm	900×660×2400
12	电机功率kW	2.5
13	主机质量kg	3500
14	立柱净间距(mm)	580
15	上下压盘尺寸mm	202*202
16	弯曲支棍间距mm	400
17	弯曲支棍宽度mm	140
18	容许弯曲度mm	100
19	最大活塞行程mm	200
23	活塞最大移动速度mm/min	约80
24	试验空间调整速度mm/min	约150
