一、产品概述：

WAW-1000B液压拉伸试验机主机采用油缸下置式主机结构，主要用于金属材料、非金属材料、产品零件、部件、结构件，标准件的拉伸、压缩、弯曲等力学性能试验。

本系列液压拉伸试验机若增配环境装置还可做该环境下的材料拉伸、压缩及弯曲试验。例如：高温拉伸、低温拉伸、压缩等试验。

适用于钢铁、冶金、建筑建材、质检中心、水利水电、公路桥梁、科研院所，大专院校力学等厂矿企业和检测科研机构。

二. 适用的试验方法标准

试验操作和数据处理满足GB/T228《金属材料室温拉伸试验方法》，GB/T7314《金属材料室温压缩试验方法》，GB/T232《金属材料弯曲试验方法》等上百个标准要求。并可根据客户需求配置满足不同标准的数据处理方法。

三、产品介绍

1 主机

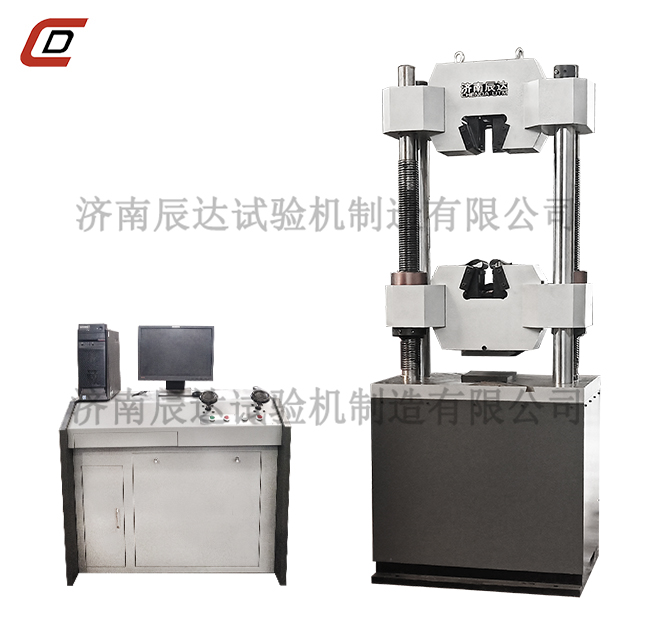

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。整机如图（宣传图片，仅供参考）

2 传动系统

中横梁升降采用电机链轮带动横梁移动，调整中横梁的空间位置，实现拉伸、压缩空间的调整。

3 液压系统

油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组，进入油缸。手动阀控制进入油缸的流量，实现试验加载。

4.电气测控系统：

（1）核心部件均采用进口原器件，性能稳定。

（2）具有过载、过流、过压、位移上下限位等保护功能。

（3）内置式插卡式数据采集系统，实现试验力、试样变形和横梁位移等参量的数据采集。

（4）电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。

四、主要性能技术指标

序号	项 目 名 称	参 数
1	最大试验力kN	1000
2	试验力示值相对误差	≤示值的±1%
3	试验力测量范围	最大试验力的2%~100%
4	夹紧方式	液压夹紧
5	圆试样夹持直径范围mm	Φ6～Φ40
6	扁试样夹持厚度范围mm	0~30
7	扁试样夹持宽度mm	80
8	最大拉伸试验空间mm	620
9	最大压缩试验空间mm	550
10	控制柜外形尺寸mm	1200×620×850
11	主机外形尺寸mm	900×660×2400
12	电机功率kW	2.5
13	主机质量kg	3500
14	立柱净间距(mm)	580
15	上下压盘尺寸mm	202*202
16	弯曲支棍间距mm	400
17	弯曲支棍宽度mm	140
18	容许弯曲度mm	100
19	最大活塞行程mm	200
23	活塞最大移动速度mm/min	约80
24	试验空间调整速度mm/min	约150
