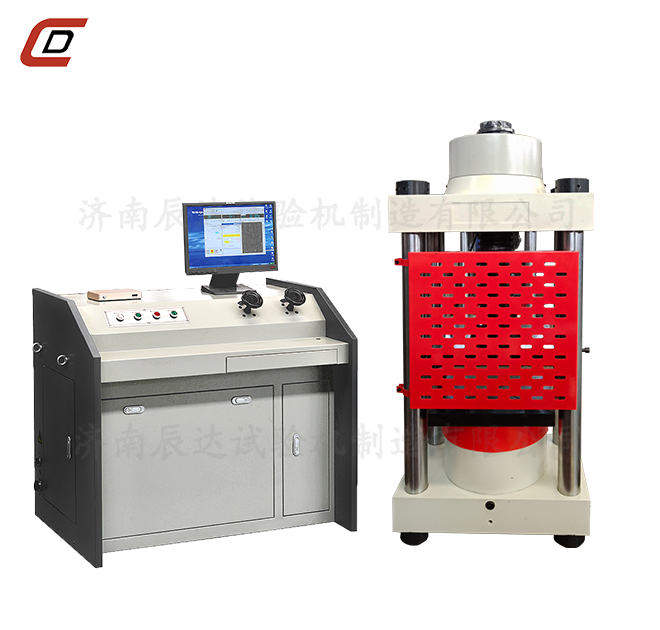

YAW-2000T混凝土弹性模量试验机

一、主要功能：

该机微机控制、恒速加载自动完成试验过程，平稳、水平落地即可使用。主要用于岩石、混凝土、水泥制品、空心砖、粉煤灰砖、耐火材料、工程材料、石料、橡胶支座等建筑材料的抗压强度试验。是公路、铁路、桥梁、建筑、建材、大专院校等行业试验室的必备设备。

二、主要特点：

1、该机采用高精度传感器和电脑控制，可自动储存、查阅和打印试验报告。

2、该机采用旋转丝杠调整压缩空间，大大加快试验进度。

3、完成试验过程中试验参数的设定、试验过程控制，数据采集、处理、分析、存储及显示）

4、混凝土弹性模量自动测量装置，数据自动采集，实时自动对比，无需手动计算。

5、数据自动采集，自动计算，自动分析。强有力的保证了试验精度，并使试验过程变得非常便捷。

1 主机

采用油缸下置单丝杠主机，试验空间可方便地调整。结构如图一所示。

2 传动系统

横梁升降采用手轮、丝杠手动旋转，实现试验空间的调整。

3 液压系统

液压原理如图二所示，为负载适应型进油节流调速系统。

油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、10μ高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

4 控制系统

PC机全数字控制系统，实现了试验力和试验进程的闭环控制,具有等速试验力、试验力保持等控制功能以及试验力，峰值、试验曲线的屏幕显示功能，可以按标准的要求完成试验的数据处理。全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有最大的灵活性，多通道参数的ASCII文件存储，用于试验过程的模拟再现和试验数据的再分析。全数字程控放大器保证调零、换档全部由计算机自动进行。软件系统充分发挥了计算机虚拟仪器的强劲功能。多种试验曲线显示功能和全过程试验参数保存功能保证了试验数据的再处理和网络操作。

包括：使用说明书

软件使用手册

合格证、装箱单

技术参数：

1、最大试验力：2000（3000）KN

2、力值精度：≤±1%

3、变形测量装置精度：0.001mm

4、压缩空间（上下压盘间距）：320mm

5、压盘尺寸： 220*240mm

6、活塞行程：80mm

7、立柱净间距：270*190mm

8、加荷速率：数字设定，根据材料和标准要求

9、过载保护：超满量程2%

10、主机外形尺寸：445*557*1218mm

11、电机功率：1KW

12、工作电压：380V/220V

13、防护罩（防崩落）。

14、整机重量：1000Kg

15、混凝土弹性模量自动测量装置。
