概述：

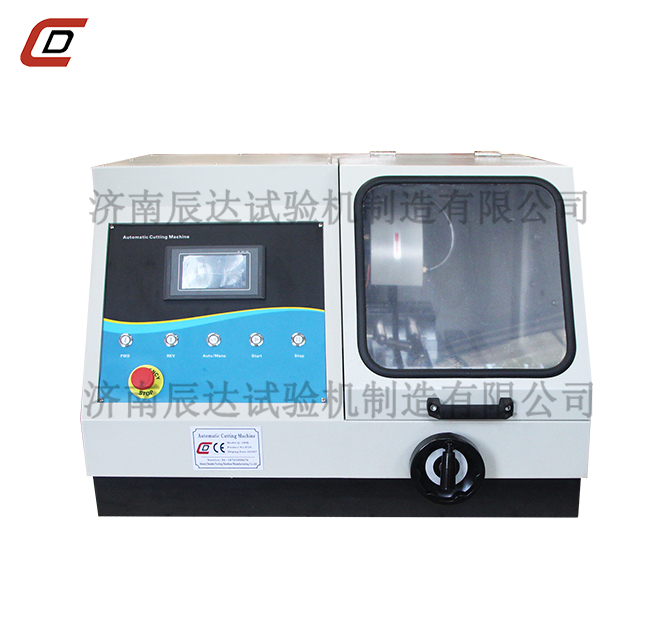

Q-100B型切割机是由机身、电控箱、切割室、电机室、冷却系统等部件组成。本切割机不但可以切割直径为100mm(管件)以内的圆形工件，还可以切割高100mm、深200mm以内的长方形试样。该机通过冷却系统对试样进行冷却，以防止试样在切割过程中过热而烧坏组织。本机还可以因切割不同的试样而对切割速度进行设定，从而提高了切割试样的质量。该机分手动切割和自动切割。大容积的切割室，更便于切割者使用，是大专院校、工厂企业金相试验必备的制样设备之一。
二、技术指标
|
1、钢壳体 |
8、封闭式切割 |
|
2、超大切割室 |
9、取样结束切割刀自动复位功能 |
|
3、手动/自动双重切割方式 |
10、切割前可预调进刀速度 |
|
4、屏显式控制系统，直接选择切割速度 |
11、主机、冷却系统一体式 |
|
5、自动2通道冷却系统，避免试样块烧 |
12、工作台Y向移动行程200mm |
|
6、实时跟踪显示进刀深度（液晶数显） |
13、进刀行程可设定 |
|
7、模式化编程更适合批量切割取样 |
|
|
技术规格 |
|
|
切割室外壳 |
钢板 |
|
最大切割直径 |
100mm（管材） |
|
进刀深度跟踪 |
液晶数显 |
|
平台Y向移动 |
200mm |
|
切割台尺寸 |
280X310mm |
|
切割片规格 |
350X2.5X32mm |
|
夹持台规格 |
夹具台分左右，中央切刀口 |
|
切割方式 |
手动/自动 |
|
送给方式 |
任意调节（手，自两用） |
|
切割速度 |
最大为0.25mm/s,自动切割方式可以选择：间歇式切割（金属工件）与连续切割（非金属工件） |
|
进刀距离 |
根据需要设定 |
|
复位方式 |
自动复位 |
|
冷却系统 |
自动（水冷2通道） |
|
水箱容量 |
80L |
|
主轴转速 |
2100r/min |
|
电机功率 |
3.3KW |
|
机台形式 |
台式 |
|
外形尺寸 |
800×880×600mm |
|
电源 |
380V |
|
重量 |
240KG |
