一、概 述

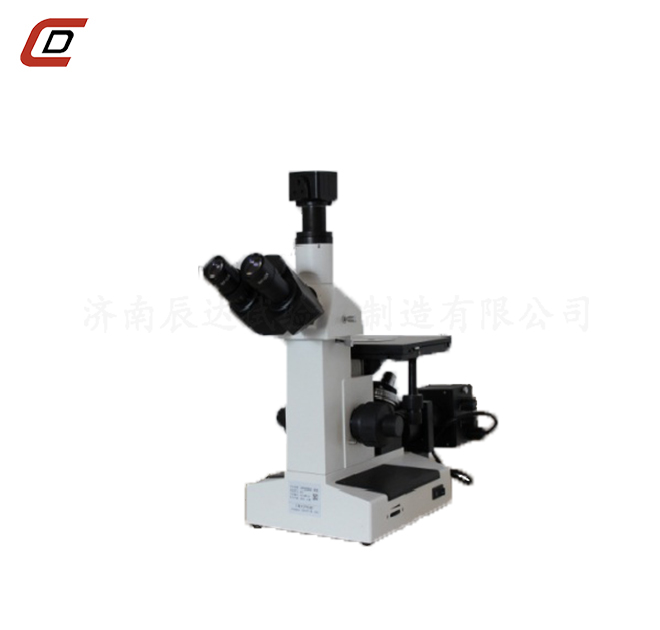

4XC-W金相显微镜用于鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析，热轧带肋钢筋金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告。

《金相自动分析系统2014》是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。

二、金相显微镜4XC-W技术参数

名  称	规  格	配置
主  机	4XC-W倒置金相显微镜主机	●
观 察 筒	铰链式双目镜筒，30°倾斜；	●
	三目镜筒，瞳距和屈光度可调
目  镜	10X/Φ18mm  平场场目镜；	●
物镜转换器	四孔物镜转换器	●
物镜	10X/0.25    有效工作距离：5mm	●
	20X/0.4 有效工作距离：2.75mm	●
	40X/0.65    有效工作距离：2.1mm	●
	100X/0.90 有效工作距离：0.44mm（油镜）	●
调焦机构	粗微动同轴调焦  微调格值：0.002mm	●
	行程(从载物台表面焦点起）：30mm	●
载 物 台	台面尺寸：200mm×152mm	●
	平台压片壹只	●
	小平台：小孔、大孔各一	●
机械移动平台	移动范围：15mm×15mm	●
照  明	卤素灯20W/6V，中心、光亮度连续可调	●
滤 色 片	内置转盘式（绿色、蓝色、黄色、灰色、毛玻片）	●
附件	物镜测微尺（精度为0.01mm）	●
	0.5X适配镜	●
	300万像素	●
	金相自动分析系统	●

三、图像金相显微镜4XC-BW配置

1、金相显微镜4XC

2.  图像适配镜

3.  图像传感摄像机

4. 金相分析软件

5、电脑和打印机（选配）

《金相自动分析系统2014》

一、简介

金相分析软件是我单位联合开发，最新更新到2014版本，现有金相组织模块438个，覆盖了现有的所有金相检验.详见金相模块目录。

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。

二、主要功能：

◇图像编辑软件：图像采集，图像存储等十多种功能；

◇图像软件：影像增强，图像叠加等十多种功能；

◇图像测量软件：周长、面积、百分含量等几十种测量功能；

◇输出方式：数据表格方式输出，直方图输出，图像打印输出。

专用金相软件包：

◇晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；

◇非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；

◇珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；

◇脱碳层、渗碳层测量，表面涂层厚度测量；

◇焊缝熔深度测量

◇铁素体、奥氏体型不锈钢中相-面积测量；

◇高硅铝合金初晶硅与共晶硅分析；

◇钛合金材料分析……等；

◇包含进行比对的近438种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；

◇鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

三、系统组成：

整个软件系统由如下部分组成：

⒈软件程序（光盘）；

⒉加密狗： USB型；

⒊文字资料：《使用说明书》（光盘上有WORD文档）；

四、硬件运行环境： WINDOWS   XP SP2(32bit)

⒈电脑推荐配置：

⑴CPU：奔腾4型，主频2.8G以上；

⑵内存：1G及以上（ 否则安装时会出错）；

⑶硬盘：C盘可用空间2G以上，软件（推荐）安装在C盘；

⑷显示卡：可提供3D加速的AGP显示卡、可达到真彩色；

2.CCD摄像头或者数码相机：

分辨率达到550线及以上的CCD摄像头以及数码相机均可。
